Bottrop - Rekultivierte Halden - Senkrechtluftbild

Bottrop - Vom Bild zur Karte

978-3-14-100391-8 | Seite 6 | Abb. 1 | Maßstab 1 : 15.000
Bottrop | Rekultivierte Halden | Bottrop - Vom Bild zur Karte | Karte 6/1

Überblick

Um von Fotos, z.B. Schrägluftbildern, zu einer Karte zu gelangen, wird ein zweites Foto aus der senkrechten Perspektive benötigt: ein Senkrechtluftbild.

Senkrechtluftbilder als Grundlage von Karten

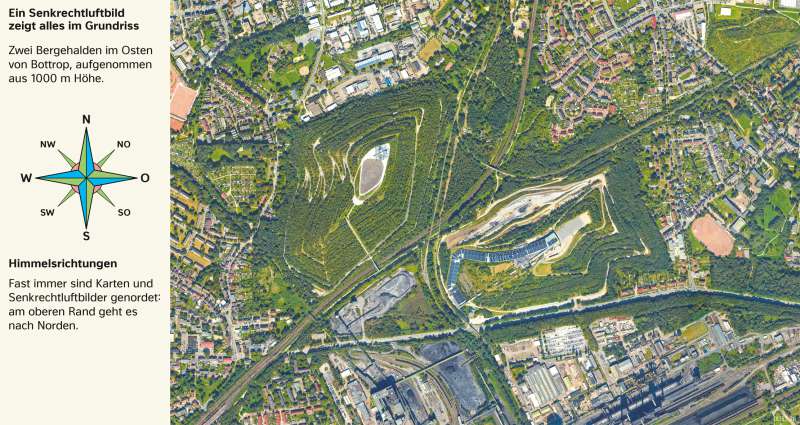

Auf dem Senkrechtluftbild sind zentral zwei Halden zusehen; die rechte ist die Halde Prosperstraße vom Schrägluftbild. Grundrisse von Häusern, Verläufe von Wegen und sonstige Flächenabgrenzungen sind klar erkennbar.



Bei dem Senkrechtluftbild zeigt der obere Bildrand nach Norden: Die Aufnahme ist genordet. Weil Karten in der Regel ebenfalls nach Norden ausgerichtet sind, eignet sich das Senkrechtluftbild gut als Grundlage zur Kartenerstellung.

Mehr anzeigen

Halde Beckstraße und Halde Prosperstraße

Diese beiden Halden gehören zur Zeche Prosper Haniel, in der bis Dezember 2018 Steinkohle gefördert wurde. Prosper Haniel war damit die letzte aktive Zeche in Deutschland. Beide Halden bestehen aus Abraum aus dem Steinkohlenbergbau, also Gestein, das mit der Steinkohle an die Erdoberfläche gebracht wurde.



Die Halde Beckstraße ist 73 m hoch. Auf ihr befindet sich der Tetraeder, eine begehbare Stahlpyramide von 60 m Höhe.



Die Halde Prosperstraße gegenüber entstand zwischen 1963 und 1980. Auf ihr hat sich ein Freizeitzentrum mit einer Skihalle entwickelt, die mit 640 m Länge eine der längsten der Welt ist. Außerdem gibt es hier eine Paintball-Halle, eine Indoor Skydiving-Halle, eine Sommerrodelbahn, einen Klettergarten und Gastronomie. Sie ist zudem die einzige Halde im Ruhrgebiet, auf die man mit dem Auto fahren kann.

Mehr anzeigen

Maßstab

Die Senkrechtaufnahme der beiden Abraumhalden wurde aus 1000 Metern Höhe gemacht. Je nachdem, wie hoch der Aufnahmepunkt des Senkrechtluftbilds liegt, desto kleiner oder größer wird der Maßstab der später daraus entstehenden Karte. Der Maßstab benennt also immer das Verkleinerungsverhältnis einer Karte.



Bei Aufnahmen aus sehr großen Höhen ist die Darstellung der Wirklichkeit stärker verkleinert. Aus solchen Senkrechtluftbildern oder Satellitenbildern werden vereinfachte Karten abgeleitet.

Mehr anzeigen
