Überblick

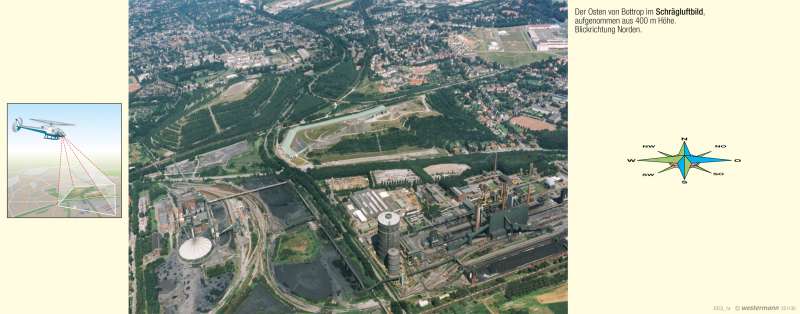

Das Schrägluftbild zeigt den Osten von Bottrop. Das Bild vermittelt einen räumlichen Überblick, auch unterschiedliche Gebäudehöhen sowie Geländestufen (etwa im Bereich der Abraumhalden in der oberen Bildmitte) lassen sich voneinander abgrenzen. Allerdings werden durch den schrägen Aufnahmewinkel des Fotos einige Gebäude, Wege und Flächen von anderen Gebäuden und Bäumen verdeckt.

Um von dem Foto zu einer Karte zu gelangen, wird ein zweites Foto aus der senkrechten Perspektive benötigt. Das Senkrechtluftbild zeigt – im Vergleich zum Schrägluftbild – zwar einen kleineren Raumausschnitt (mit den zwei Abraumhalden im Bildmittelpunkt), dafür sind die Umrisse von Häusern, Verläufe von Wegen und sonstige Flächenabgrenzungen klar erkennbar. Bei dem Senkrechtluftbild zeigt der obere Bildrand nach Norden: Die Aufnahme ist genordet. Weil Karten in der Regel ebenfalls nach Norden ausgerichtet sind, eignet sich das Senkrechtluftbild gut als Grundlage zur Kartenerstellung.

Maßstab

Die Senkrechtaufnahme der beiden Abraumhalden wurde aus 1000 Metern Höhe gemacht. Je nachdem, wie hoch der Aufnahmepunkt des Senkrechtluftbilds liegt, desto kleiner oder größer wird der Maßstab der später daraus entstehenden Karte. Der Maßstab benennt also immer das Verkleinerungsverhältnis einer Karte. Die Karte, die die Kartographen aus dem Senkrechtluftbild der Abraumhalden entwickelt haben, hat den Maßstab 1 : 15 000. Da nicht jede Einzelheit der Landschaft in der Karte aufgenommen werden kann, vereinfachen Kartographen die Wirklichkeit bei der Herstellung einer Karte. Gebäude erscheinen dann oft nur im Grundriss. Andere, weniger bedeutsame Details wie zum Beispiel einzelne Fahrzeuge oder Bäume werden in der Karte gar nicht berücksichtigt.

Bei Aufnahmen aus sehr großen Höhen ist die Darstellung der Wirklichkeit noch stärker verkleinert. Je stärker die Wirklichkeit verkleinert wird, desto kleiner ist der Maßstab der Karte. Bei kleinen Maßstäben, zum Beispiel bei einer Straßenkarte im Maßstab 1 : 250 000, gehen durch die Verkleinerung viele Einzelheiten verloren. Städte und Straßen erscheinen in diesen Karten nur noch als Kreise und Linien.

Mehr anzeigen

Legende

In der Legende wird jedes Kartenzeichen erklärt, sodass man die Karte einfach lesen kann. Kartenzeichen oder auch Signaturen sind Symbole, mit denen der Kartograph die einzelnen Objekte und Sachverhalte in der Karte darstellt. Meistens verwenden Kartographen ähnliche Symbole für die gleichen darzustellenden Objekte. In der Karte „Bottrop – Naherholung auf Halden“ steht eine schwarze Linie zum Beispiel für die Industriebahn. In anderen Karten könnte eine solche Linie jedoch auch eine Grenze, einen Deichverlauf oder eine Erdölleitung darstellen.

M. Schneider, S. Lemke
